Особенности горного водяного компрессора THT

Горный водяной компрессор THT в зависимости от способа входа и выхода, только три. Вверх – вверх, вверх – вверх, вхождение – вниз и вхождение – вниз.

1. Гидравлические компрессоры типа THT в горах имеют следующие общие характеристики:

1.1 Структура простая и разумная, удобная установка, ввод в эксплуатацию и эксплуатационное обслуживание, каждый перед выходом с завода завершает ввод в эксплуатацию и ввод в эксплуатацию всей системы машины, приглашает покупателя приехать в компанию для приемки и отправки.

1.2 Компания от обмена технологиями, проектирования гидравлических компрессоров, производства, установки и ввода в эксплуатацию и послепродажного обслуживания услуги Dragon.

1.3 Компания имеет свою собственную независимую землю, завод, комплекс оборудования Dragon и команду обслуживания Dragon.

1.4 С момента своего создания в 2005 году, компания была создана для производства стальных трубных гидравлических прессов, после изменения времени, до сих пор является профессиональным стальным трубным гидравлическим прессом.

1.5 К концу 2023 года компания поставила более 100 комплектов гидравлических компрессоров и услуг для широкого круга клиентов стальных труб.

1.6. Водоналивные и выхлопные клапаны гидропресса Mountain Hai THT, запечатанные уплотнительным кольцом. Эффект уплотнения хороший, без утечки, без падения давления, работа стабильна.

1.7. Превосходная конструкция разгрузочного клапана гидропресса типа THT в Шаньхай, сброс давления воды высокого давления через спираль, как безопасный, так и защищающий уплотнение от повреждений, разгрузочный сердечник клапана, срок службы седла клапана более 300 000 раз.

1.8. Высоковольтное уплотнение водяного компрессора Mountain Hai THT было специально разработано, из материалов и конструкций были проведены специальные аналитические исследования, что значительно улучшило эффект уплотнения и срок службы.

1.9 Гидравлический компрессор Mountain Hai THT спроектирован и изготовлен в соответствии с полностью автоматическим режимом работы, контролирует давление с помощью сервомотора, данные испытания давления и кривые автоматически удерживают давление, чтобы облегчить копирование и печать.

Характеристики различных способов подачи водяного пресса типа THT:

2.1 Вверх – вверх: гидравлический пресс представляет собой приземленную двухбалочную стальную трубу, входящую в гидравлический пресс сверху узла, и отправляется с узла после завершения испытания.

2.1.1 Адаптивный диаметр трубы Фи 60.3 ~ 610 мм, длина трубы 6 ~ 15 м, давление 10 ~ 200 МПа.

2.1.2, ход конца впрыска фиксирован, пробный напор закреплен на основной балке через штепсельный механизм, при испытании напор стабилен и не отступает.

2.1.3. Выхлопной конец блокирует основную балку через штепсельный механизм, и пробный напор может перемещаться вперед и вперед через проволочный стержень на 1,5 м, удовлетворяя изменению длины стальной трубы ±500 мм в положении штыревого отверстия.

2.1.4 Установите на зажимах механизм механического позиционирования центра стальной трубы, чтобы обеспечить стабильность центра стальной трубы после изменения спецификации диаметра трубы.

2.1.5 Установка охранных и ремонтно – эксплуатационных каналов.

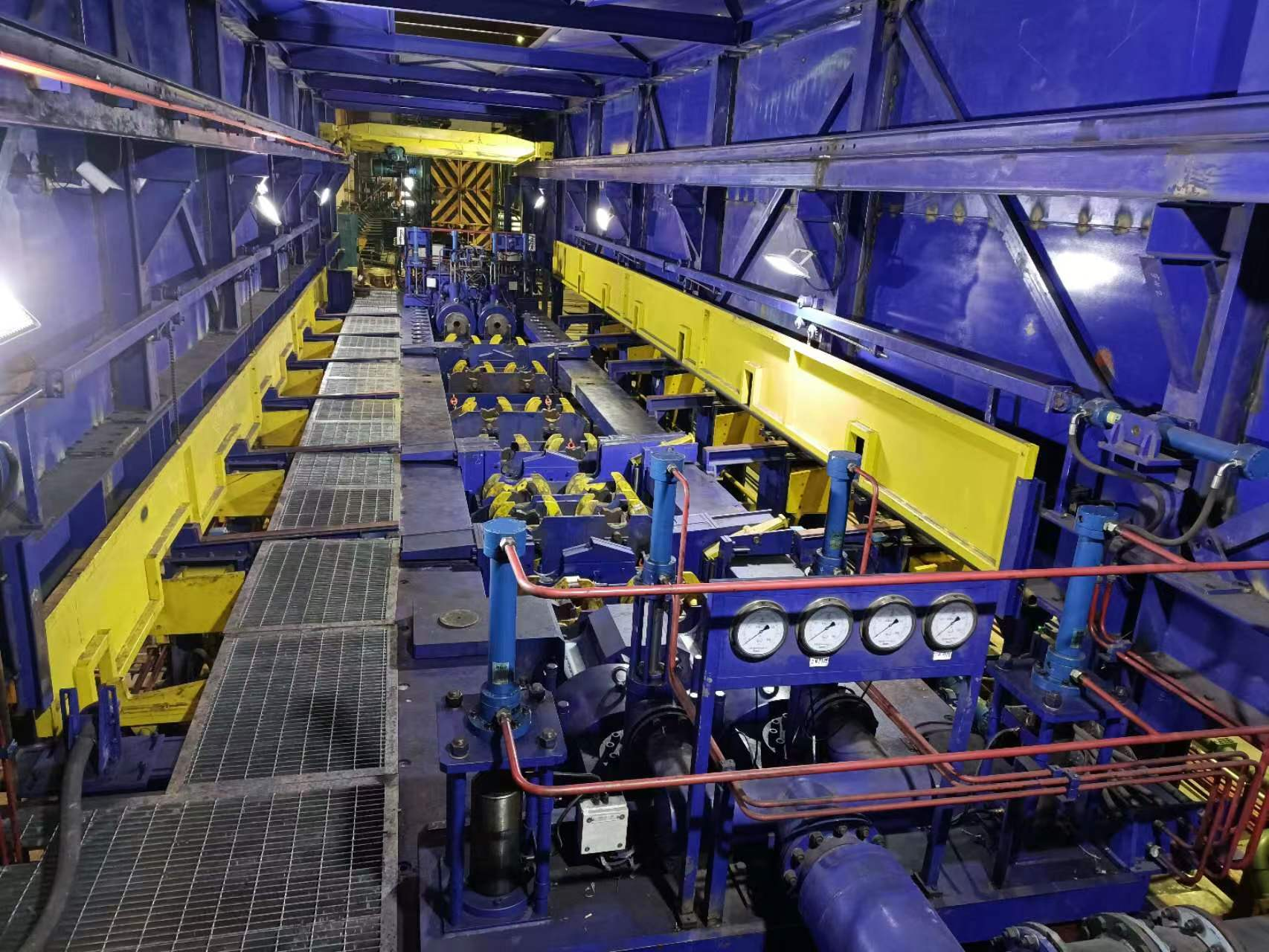

2.2, средне – поступательное и среднее: гидравлический пресс представляет собой четырехстоечную балочную конструкцию, стальная труба плавно перемещается в центральное положение гидравлического пресса, после завершения испытания давление перемещается из центрального положения горизонтально.

2.2.1. Адаптивный диаметр трубы для одной трубки – – от Фи325 до 1600 мм, длина трубы – – от 6 до 12 м, давление – – от 5 до 20 Мпа и от 10 до 70 Мпа.

2.2.2, многотрубный адаптивный диаметр трубы Фи6 ~ 40 мм, длина трубы 5,8 ~ 6,3 м, давление 5 ~ 30 МПа.

2.2.3 Тип уплотнения:

2.2.3.1, однотрубный 5 ~ 20Mpa, с использованием торцевого уплотнения, контроль баланса нефти и воды.

2.2.3.2, однотрубный 10 ~ 70 МПа, с использованием уплотнения с внутренним расширением.

2.2.3.3, многотрубный 5 ~ 30 МПа, с U – образным уплотнением.

2.2.4 При прессовании, на конце трубы, установить плоское закрытие, при прессовании закрыть дверь, чтобы предотвратить воду высокого давления, создающую угрозу безопасности.

2.3 Нижний вход и выход: гидравлический пресс представляет собой верхнюю двухстоечную балку, при испытании на прессование стальная труба плавно перемещается из – под балки в центральное положение компрессора, поднимается до места прессования, после завершения испытания на прессование стальная труба падает и отправляется из – под балки.

2.3.1 Применяется ① диаметр трубы Фи8 ~ 40 мм, длина трубы 2 ~ 32 м, давление 10 ~ 80 МПа. Диаметр трубы Фи19 ~ 168 мм, длина трубы 6 ~ 15 м, давление 5 ~ 35 МПа.

2.3.2 Испытательная форма давления состоит из двух, четырех труб.

2.3.3 Устройство подъемной трубы находится под тележкой для испытания давления без ущерба для ходьбы тележки для испытания давления.

Многогрупповое подъемное устройство синхронно поднимается и опускается, привод цилиндра, плавное движение, подъемное устройство устанавливает зажимы.

2.3.4, выхлопной конец блокирует тележку, многотрубное одновременное прессование, каждая труба независимо тестирует давление, данные собираются и сохраняются независимо.

2.3.5 Автомобиль для испытания давления на выхлопных концах может перемещаться на большие расстояния в целом, прикреплен к балке с упорным штифтом, каждый испытательный напор может перемещаться независимо от привода проволочного подъемника, длина одной и той же партии испытательных стальных труб может отличаться, обычный диапазон адаптации ±150 мм.
